Sa modernong munisipal na drainage, rehabilitasyon ng dumi sa alkantarilya, at mga proyektong pang-industriya na outfall, ang malalaking diameter ng HDPE spiral wound pipe ay mabilis na nag-aalis ng tradisyonal na mga alternatibong kongkreto at cast iron. Para sa mga tagagawa ng pipe, ang pagpili ng tamang paikot-ikot na linya ng produksyon ng pipe ay hindi lamang tungkol sa kapasidad ng output—direkta itong nakakaapekto sa gastos ng materyal, kalidad ng produkto, at pangmatagalang kahusayan sa pagpapatakbo. Nagbibigay ang artikulong ito ng walang katuturang teknikal na pangkalahatang-ideya, na sinusuportahan ng mga totoong parameter, upang matulungan kang gumawa ng matalinong desisyon sa pagbili.

1. Bakit Spiral Winding Sa halip na Direct Extrusion?

Para sa mga diameter ng tubo na lampas sa DN800, ang direktang pag-extrusion ay nangangailangan ng napakalaking extruder, mataas na puwersa ng pag-clamping, at kumplikadong mga sistema ng paglamig. Ang proseso ng spiral winding—kung saan ang isang profile extruder ay unang gumagawa ng tuluy-tuloy na HDPE strip (parisukat o parihaba na guwang na seksyon), na pagkatapos ay helically na sugat at fusion-welded sa isang umiikot na mandrel—ay nag-aalok ng malinaw na mga pakinabang:

Ang proseso ng paikot-ikot ay nagbibigay-daan din sa real-time na pagsasaayos ng istraktura sa dingding ng pipe, na nagbibigay-daan sa parehong linya ng produksyon na gumawa ng mga tubo na may mga rating ng stiffness ng singsing mula SN4 (4 kN/m²) hanggang SN16 (16 kN/m²) sa pamamagitan lamang ng pagbabago sa winding pitch o mga sukat ng profile.

2. Mga Pangunahing Bahagi ng Makinarya at Arkitektura ng System

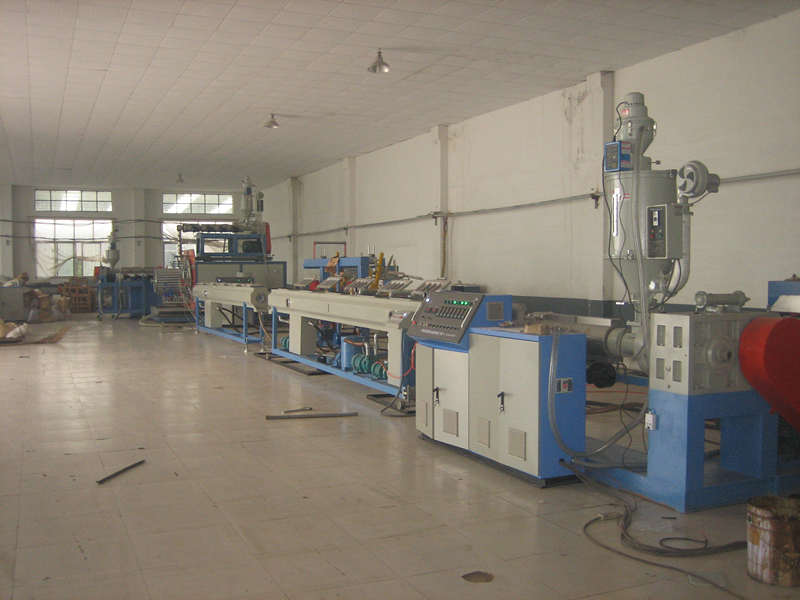

Ang isang kumpletong linya ng produksyon ng winding pipe na may malaking diameter ay karaniwang binubuo ng mga sumusunod na istasyon:

1. Pangunahing Profile Extruder – gumagawa ng tuluy-tuloy na hollow strip (ang load-bearing structure).

2. Co‑extruder (Melt Adhesive Extruder) – naglalagay ng tinunaw na HDPE sa mga welding point upang i-fuse ang mga katabing strip layer.

3. Spiral Winding Forming Machine – isang multi‑axis rotating mandrel na kumokontrol sa diameter ng pipe at winding angle.

4. Seksyon ng Annealing/Cooling – tinitiyak ang pag-alis ng stress at katatagan ng dimensional.

5. Awtomatikong Cut‑off Saw – nagsasagawa ng in-line na pagputol sa mga haba na tinukoy ng customer.

6. PLC Central Control System – nagsi-synchronize ng lahat ng extruder, winding carriage, at haul-off.

3. Mga Pangunahing Teknikal na Parameter – Talahanayan ng Paghahambing ng Modelo

Binubuod ng talahanayan sa ibaba ang pinakakaraniwang mga modelong available sa komersyo, na may mga parameter na nagmula sa mga nangungunang tagagawa ng makinarya ng China at European (karaniwang ang mga halaga; nakadepende ang mga huling spec sa pag-customize ng supplier).

Tandaan: Lahat ng modelo sa itaas ay gumagana nang may maximum na bilis ng linya na 0.5 – 1.2 m/min depende sa diameter ng pipe at kapal ng pader. Ang winding angle ay adjustable sa pagitan ng 50° at 85° para ma-optimize ang stiffness ng ring kumpara sa axial strength.

4. Mga Nakatagong Teknikal na Detalye na Naghihiwalay sa Mahusay sa Mahusay

Higit pa sa mga pangunahing parameter, tinutukoy ng mga sumusunod na detalye ng engineering kung ang iyong linya ay tumatakbo nang walang problema sa loob ng isang dekada o nagiging isang bangungot sa pagpapanatili.

4.1 Screw Design – Ang Recycled‑Material Game Changer

Para sa cost-competitive na produksyon, ang kakayahang magproseso ng post-industrial regrind (100% flakes) ay hindi mapag-usapan. Hanapin ang:

• High-torque, low-speed drive system (efficiency ng gear-box > 95%).

• Mga double-stage na decompression screws na may barrier section – pinipigilan nito ang bridging at tinitiyak ang homogeneous na pagkatunaw kahit na may variable-size na feed.

• Matigas ang mukha (hal., tungsten‑carbide coating) sa mga tip sa paglipad ng turnilyo – nagpapahaba ng buhay ng serbisyo kapag nagpoproseso ng nakasasakit na recycled na materyal.

Parameter na susuriin: Ang kapasidad ng pagtunaw na may 100% regrind ay dapat na hindi bababa sa 85% ng virgin‑material rate (maraming murang disenyo ang bumaba sa 60%).

4.2 Winding Forming Machine – Precision is everything

Dapat mapanatili ng bumubuong mandrel ang concentricity sa loob ng ±0.5 mm para sa mga DN2000 pipe. Mga pangunahing pagtutukoy:

• Bilang ng mga drive ax: ≥ 4 na independent servo-driven axes (radial expansion, axial movement, mandrel rotation, at strip guide).

• Hydraulic clamping pressure: naaangkop mula 0.5 – 2.5 MPa para matiyak ang wastong fusion welding nang hindi dinudurog ang hollow profile.

• Mabilis na pagbabago ng diameter system: mas kaunting oras ng pagsasaayos ng tool ≤ 30 minuto para sa mga pagbabago sa diameter sa loob ng parehong hanay ng modelo.

4.3 Control System – Ang pag-synchronize ay ang Puso

Bagama't karamihan sa mga supplier ay nag-aalok ng Siemens S7‑1500 o Allen‑Bradley PLCs, ang kritikal na feature ay dual-screen independent synchronization – ang pangunahing extruder at ang winding carriage ay dapat may magkahiwalay na operator panel ngunit nakikipag-ugnayan sa pamamagitan ng high-speed industrial Ethernet bus (PROFINET o EtherCAT). Pinapayagan nito ang:

• Independiyenteng pag-trim ng bilis sa panahon ng mga pagbabago sa diameter.

• Awtomatikong torque compensation kapag nag-iiba ang kapal ng pipe wall.

• Real-time na pag-log ng data (kabilang ang temperatura ng pagkatunaw, presyon, at winding torque) para sa ganap na traceability.

5. Kakayahan ng Produkto - Isang Linya, Maramihang Uri ng Pipe

Ang isang well-configured winding line ay hindi limitado sa karaniwang double-wall spiral pipe. Gamit ang tamang auxiliary tooling, makakagawa ito ng:

• Triple-wall wound pipes – para sa extra high ring stiffness (SN16) gamit ang inner at outer corrugated layer.

• Ribbed (T‑type) profile pipe – para sa pinababang timbang habang pinapanatili ang SN8.

• Solid‑wall wound pipes – kapag kailangan ng makinis na internal bore para sa high-flow applications (Manning coefficient n ≤ 0.009).

Ang pagpapalit sa pagitan ng mga profile na ito ay karaniwang nangangailangan ng pagpapalit lamang ng profile extrusion die at pagsasaayos ng winding pitch – isang 2‑oras na operasyon para sa isang may karanasang crew.

6. Mga Pagsasaalang-alang sa Pamumuhunan at Gastos sa Operasyon

7. Mga Trend sa Market at Panghuling Rekomendasyon

Ang pandaigdigang merkado ng tubo ng HDPE ay inaasahang lalago sa 5.8% CAGR hanggang 2030, na hinihimok ng pagtanda ng pagpapalit ng imprastraktura ng tubig at mga bagong greenfield industrial park. Para sa mga tagagawa, ang panalong diskarte ay:

• Mamuhunan sa isang linya na may hindi bababa sa isang diameter sa itaas ng iyong kasalukuyang pinakamalaking order – hal., isang WR‑3000 kung pangunahin mong ibinebenta ang DN2000 – upang makuha ang mga hindi inaasahang pagkakataon sa malalaking tender.

• Humingi ng factory acceptance test (FAT) gamit ang sarili mong recycled material blend – hindi lang virgin pellets – para i-verify ang totoong performance ng screw.

• Unahin ang mga supplier na nag-aalok ng mga malalayong diagnostic (IoT‑ready controllers) – binabawasan nito ang downtime ng 40% sa aming karanasan sa field.

HDPE na may malaking diameter na winding pipe na makinaryaay isang sopistikado ngunit mahusay na nauunawaan na teknolohiya. Ang susi sa isang kumikitang pamumuhunan ay wala sa pinakamagagandang numero ng headline, ngunit sa disenyo ng screw para sa mga recyclate, pagbuo ng katumpakan ng mandrel, at pag-synchronize ng system ng kontrol. Gamitin ang mga talahanayan ng parameter at mga teknikal na checkpoint sa itaas bilang iyong checklist sa pagkuha. Kapag sinusuri ang mga vendor, palaging humiling ng data ng proseso (profile ng temperatura ng pagkatunaw, partikular na pagkonsumo ng enerhiya, at pagpapaubaya sa diameter) mula sa isang aktwal na run ng produksyon - hindi lamang isang brochure.
