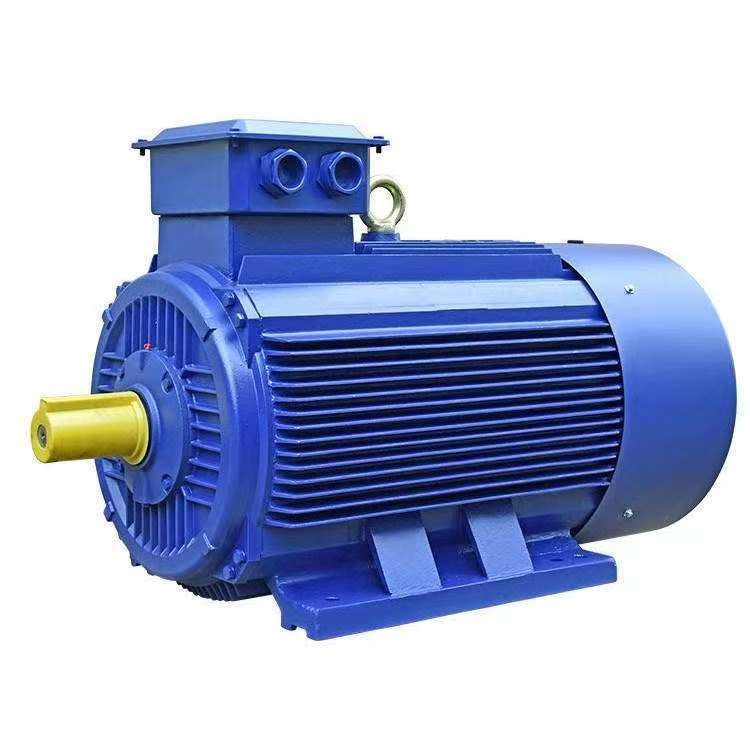

Ang mga paikot-ikot ng AC three-phase asynchronous motor ngQingdao longchangjiepangunahing nahahati sa mga sumusunod na uri:
Inuri ng form ng pag -aayos ng mga coils sa puwang
· Single-layer na paikot-ikot:
Ang single-layer na paikot-ikot ay isang uri ng paikot-ikot na kung saan ang isang epektibong bahagi lamang ng coil ay naka-embed sa bawat slot ng stator, sa gayon ang kabuuang bilang ng mga coils sa ito ay kalahati lamang ng kabuuang bilang ng mga puwang sa motor. Ang bentahe ng single-layer na paikot-ikot ay mayroon itong mas kaunting paikot-ikot na coils at medyo simpleng proseso. Walang pagpapabuti sa rate ng paggamit ng interlayer na ganap na slot ng dahilan. Ang mga istruktura ng solong layer ay hindi makakaranas ng mga pagkakamali sa breakdown ng interphase, atbp. Ang pagkawala ng bakal at ingay ng motor ay medyo malaki, at ang panimulang pagganap ay bahagyang mahirap din. Samakatuwid, ang mga single-layer na paikot-ikot ay karaniwang ginagamit lamang sa maliit na kapasidad na asynchronous motor. Ang mga single-layer na paikot-ikot ay maaaring maiuri sa ilang mga uri batay sa hugis ng kanilang mga coils at ang pag-aayos ng kanilang mga bahagi ng terminal, tulad ng chain windings, cross-chain windings, concentric windings, at cross-concentric windings.
1. Chain na paikot -ikot
Ang mga chain windings ay binubuo ng mga elemento ng solong-layer na may parehong hugis at lapad. Pinangalanan sila dahil ang bawat coil sa dulo ng paikot -ikot na kahawig ng isang link sa chain. Dapat itong partikular na nabanggit na para sa mga single-layer chain windings, ang pitch ng coil ay dapat na kakaiba; Kung hindi, ang paikot -ikot ay hindi maaaring ayusin.
2. Ang cross-chain na paikot-ikot
Kapag ang bilang ng mga puwang bawat poste at bawat yugto ng cross-chain na paikot-ikot ay isang kakaibang numero na mas malaki kaysa sa 2, ang paikot-ikot na chain ay hindi maaaring ayusin. Sa oras na ito, ang isang cross-chain na paikot-ikot na may solong o dobleng coil ay kailangang gamitin.
3. Concentric na paikot -ikot
Sa concentric windings, ang lahat ng mga coils sa loob ng parehong pangkat ng poste phase ay nakapaloob sa parehong sentro.
4. Cross-type concentric na paikot-ikot
Kapag ang bilang ng mga puwang q sa bawat yugto ng bawat yugto ay isang kahit na bilang na mas malaki kaysa sa 2, ang concentric na paikot -ikot na form ay maaaring gamitin.
Ang mga bentahe ng single-layer concentric windings at cross-concentric windings ay ang paikot-ikot at pag-embed ng mga paikot-ikot ay medyo simple, habang ang kawalan ay ang mga dulo ng coils ay masyadong mahaba at kumonsumo ng sobrang kawad. Ngayon, maliban sa paminsan-minsang paggamit sa maliit na kapasidad na 2-poste at 4-post na motor, ang paikot-ikot na form na ito ay bihirang pinagtibay ngayon.
Double-layer na paikot-ikot:Dalawang panig ng elemento ng coil ay naka -embed sa bawat puwang, at ang bilang ng mga coil ay katumbas ng bilang ng mga puwang. Ang mga pakinabang ay ang kanais-nais na pitch ay maaaring mapili upang mapagbuti ang hugis ng electromagnetic wave, ang fractional slot na paikot-ikot na grupo ay maaaring magpatibay upang mapahina ang mga pagkakatugma, ang pagganap ng electromagnetic ay mabuti, ang lakas at enerhiya na index at ang mga nagsisimula na katangian ay higit na mataas sa mga nag-iisang layer na nagbagsak, ang pagpapahusay ng mekanikal na lakas. Ang mga kawalan ay ang mga kable ay masinsinang paggawa, may posibilidad ng maikling circuit, kinakailangan ang pagkakabukod sa pagitan ng mga layer, at ang rate ng pagpuno ng slot ay mababa. Ito ay angkop para sa mga malalaking motor na may kapasidad. Ang katamtaman at malalaking laki ng motor ay karaniwang nagpatibay ng mga dobleng layer na paikot-ikot. Kasama na:
. Double-layer na nakasalansan na paikot-ikot: malawak na ginagamit sa stator at rotor windings ng three-phase asynchronous motor.
. Double-layer na paikot-ikot na alon: Karamihan ito ay ginagamit sa elektronikong 0 paikot-ikot at sugat na rotor na paikot-ikot ng mga generator ng hydroelectric.
. Single at Double-Layer Hybrid na paikot-ikot: Mahalaga, ito ay isang pagkakaiba-iba ng mga maikling-distansya na dobleng layer na paikot-ikot. Ang ilan sa mga itaas at mas mababang mga layer ng coil ay pinagsama sa mga solong layer, habang ang ilan ay nananatiling doble-layer na panig, at ang mga dulo ay muling nakakonekta. Maaari itong mapahusay ang kahusayan ng motor, mas mababang temperatura, pagbutihin ang mga nagsisimula na katangian, at makatipid ng paggamit ng tanso, atbp.
Inuri ng paraan ng mga kable ng terminal
· Naka -stack na paikot -ikot: Ang mga katabing coils ay nakasalansan nang pagkakasunud -sunod, na may maayos na nakaayos na mga dulo at isang solidong istraktura. Malawakang ginagamit ito sa stator at rotor windings ng three-phase asynchronous motor.
Wave paikot -ikot: Ang koneksyon ng coil ay nasa isang kulot na hugis, at kadalasang ginagamit ito para sa mga windings ng sugat na rotor at mga paikot -ikot na stator ng mga malalaking motor. Ang proseso ng pagmamanupaktura ay medyo kumplikado.
